 | 粉砕性能 クラス最大投入径 125mm(※)スクリーン標準装備により、より均一なチップが排出されます。 ※投入材の種類や状態、ナイフの状態等で粉砕されない場合や処理能力が落ちることがあります。 |
 |
チップ粒度調整 工具無しで簡単着脱！ 手軽に交換できるスライド式スクリーン標準装備。着脱が簡単でオプションの細目スクリーンを装着すると、竹を粉状に微粉砕することが可能です。 |
 |
電子制御送り込みローラとオート・クイック・リバース 作業時の負荷を瞬時に読み取り、自動コントロールしますので、無理の無い作業が行えます。 また、オート・クイック・リバースは負荷のかかる作業時、送りローラを一時的に逆転させることにより粉砕物と刃先を切り離し、高速回転復帰を早め作業効率を向上させる機能です。 |
 |
操作パネル 作業中、万が一、無理な送り込みをした場合でも送りローラ切替 スイッチ操作一つで 簡単に逆転排出することができます。 また 緊急時 、 非常停止ボタンを押すと送りローラ とエンジンが停止し、巻き込み事故を防止します。 |
 |
ブロアダクト チップを離れた場所へ投射する必要の無い時や、粉砕物の材質や状態等によりブロアでうまく飛ばず詰まってしまう時などに使用して下さい。 ※ブロアダクト着脱には工具が必要です。 |
 |
噛み込み解除機能 粉砕物が噛み込んだまま止まった（エンストした）場合、付属レンチを差し込み反時計周りに回転させると容易に粉砕物を取り除くことが出来ます。 |
 |
一点吊りフック 重心バランス設計されていますので、クレーン等での積み下ろしに便利なフックが標準装備されています。 |
 |
上部カバーとブロアオープン ナイフ点検や交換、スクリーン交換や清掃等に上部カバー部と、ブロア排出部がオープンしますのでメンテナンス性に優れています。 ※ブロアオープンには工具が必要です。 |
 |
開閉式シュート 燃料給油やエンジンのメンテナンス、固定受刃の交換などの作業が楽に行えるよう工夫されています。 |
| 誤操作安全機構（特許出願中） | ||
| エンジン始動時 | ||
 |  | |
| 走行リミットスイッチ | ||
| 誤って走行クラッチが入の状態でエンジン始動した場合、急発進による怪我や事故、機体破損等の原因となり兼ねません。 走行クラッチレバー入の状態では、始動セルモーターが回らずエンジンがかからない機能が装備され、誤操作による急発進を防止します。 | ||
| 粉砕作業時 | ||
 |  |  |
| 粉砕クラッチレバー【切】 | 粉砕クラッチレバー【入】 | 走行クラッチレバーがロックされます |
| 万が一、粉砕作業中に誤って走行クラッチが入ってしまうと急発進し、怪我や事故、機体破損等の原因となり兼ねません。 誤操作の場合でも安全を重視し、粉砕作業中は走行クラッチレバーがロックされ走行操作が出来ない状態となります。 | ||
| 走行時 | ||
 |  |  |
| 走行クラッチレバー 【切】 | 走行クラッチレバー【入】 | 走行クラッチレバーがロックされます |
| 万が一、粉砕作業中に誤って走行クラッチが入ってしまうと急発進し、怪我や事故、機体破損等の原因となり兼ねません。 誤操作の場合でも安全を重視し、粉砕作業中は走行クラッチレバーがロックされ走行操作が出来ない状態となります。 | ||
 |

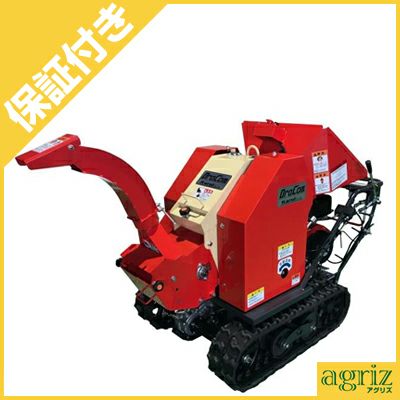

| 10馬力クラスで最大投入径125mm！チッパーナイフ方式でコンパクトながらパワフルなドラコンが誤動作安全機構を新しく搭載してモデルチェンジ。 クラス最大処理径125mm！（※）コンパクトながらスクリーン（24mm×24mm）標準装備の本格チッパー。 粉砕効率の高いチッパーナイフ式でかつ、チッパーナイフを3枚搭載。受け刃を入れて4枚のナイフで投入物をパワフルに粉砕します。 低く、広いシュート（粉砕物投入口）で茂った枝葉もらくらく投入。送りローラーの幅も広く、ナイフ部までの粉砕物の送り込み速度が速い！また、ナイフからスクリーンまでの距離も近いため、2次粉砕の効率も高くスイスイ作業が進みます。 喰い込みローラーは電子制御式を採用。ナイフローター負荷を瞬時に読み取り、送りローラーを自動停止させ、送り込み速度をコントロールしますので、機械への負担が減り無理の無い作業が行えます。 作業中に、過負荷やつまりなどによりエンジンの負荷が大きくなると送りローラーを逆転させ投入物を逆転排出する、オート・クイック・リバース機能も搭載しています。 また、正逆転切り替えスイッチ付きですので、粉砕物が噛み込んだ時や無理な送り込みをした場合など送りを即座に停止させ粉砕物を逆転排出できます。 万一、粉砕物が噛み込んだまま停止した場合でも、手動で逆転できるレンチが付属しています。 このクラスながら、チップ粒度調整スクリーン付きで均一なチップを生成。オプションの細目スクリーンに変更することでより細かい均一なチップを生成することが出来ます。 スクリーンは工具不要で脱着が可能です。 低重心設計のため、粉砕物を高く持ち上げる必要が無く、長い枝や竹を処理する際にもバランスを崩しにくいので効率的で安定した作業ができます。 また、フロントにミッションケースを配置することにより重量バランスにすぐれるので、走行安定性にも優れ、移動や軽トラックへの積み込みも安定して行えます。 また、一点吊り用フック付きで吊り下げてトラックへの積み込みが可能、長距離の現場移動に活躍します。 ブロワ部分は独立設計。遠心放出方式による上部排出機構採用なので、チップの大きさによる影響を受けにくく、粉砕したチップを強力に排出、そのまま軽トラックの荷台やフレコンバックへの排出が可能です。また、排出ダクトの先端は、上下左右自由に角度調節ができますので排出方向の位置は簡単に変更可能です。 また、今回のモデルよりブロワダクトが標準装備。チップを離れた場所へ投射する必要のない時や、粉砕物の材質や状態等によりブロワでうまくチップを排出できない時などに、役立ちます。 （※※ブロアダクト着脱には工具が必要です。） メンテナンス性も考慮されており、上部カバーが工具なしで開閉できますので清掃やナイフなどの点検・交換が容易に行えます。 また、シュート（粉砕物投入口）部分が開閉できますので、刃の交換や燃料の給油、エンジンのメンテナンス時でもシュート部分が邪魔にならず、作業効率も上がります。 負荷の大きい機械だからこそメンテナンスの頻度も高くなります、作業者にうれしい配慮ですね。 シュート（粉砕物投入口）部分の奥行きが深く、成人男性の方が手を伸ばしても刃に届かない安全設計です。また、シュート（粉砕物投入口）上部の手の届きやすい位置に大き目のエンジン停止スイッチを配置、緊急時でもボタンを押すことで素早くエンジンを停止させることができます。 走行はイコライザ転輪採用のクローラー式。重心が低く重量バランスに優れるので不整地や傾斜地でも安定した走行が可能です。 また、旋回はレバー1本。力を入れずに片手でも簡単に操作できるので女性の方や高齢者の方でも楽に操作ができます。安全装置として、挟圧防止機構付も搭載。後進走行時、一定以上の力で障害物にぶつかるとクラッチレバーが解除、作業者を守ります。 （※）投入材の種類や状態、ナイフの状態等で粉砕されない場合や処理能力が落ちる事があります。 ※ロープやビニール袋、クギ・金具のついた廃材類は処理できません。また極端に土・泥のついた樹木は、刃を傷めますし、濡れたものや極端に水分を多く含んだものは詰まりやすいので注意が必要です。 処理能力や評価表はメーカー公表値や実際使用したイメージで相対評価しており、保証される数値ではありません。投入する材料の種類や形状・作業条件によって変動しますので、およその目安とお考え下さい。 |
| メーカー | カルイ |
| 製品型式 | KDC-1103B |
| 商品タイプ | 4サイクルエンジンチッパー |
| 商品タイプ説明 | チッパーナイフ方式…本体側に受刃、ローター側にチッパーナイフを配置し、チッパーナイフと受け刃で粉砕物を挟み込みながら削り取るように粉砕していきます。粉砕効率が高く処理速度が速いのが特徴です。 |
| サイズ | 全長1795×全幅780×全高1089 (mm) |
| 運転整備質量 | 326kg |
| 粉砕方式 | チッパーナイフ式 |
| 刃物数 | 平刃物3枚 |
| 供給方式 | 自動調速式送りローラ（逆転付） |
| 調速装置 | 電子制御負荷検知式 電磁クラッチ |
| 最大投入径 | φ125mm |
| 処理能力 | 580kg/（1.9m2/h） |
| 排出方式 | 空気搬送ブロア投射 |
| ダクト下端高さ | 975mm |
| 排出方向 | 全方位回転式 |
| エンジン形式 | 空冷4ストローク傾斜形横軸OHVガソリンエンジン |
| エンジン型式 | 三菱 GB300LE（セルスターター付き） |
| エンジン排気量 | 296cc |
| 最大出力 | 7.3kW（10馬力）/4,000rpm |
| 使用燃料 | 自動車用無鉛ガソリン |
| 燃料タンク容量 | 6.0L |
| 走行速度 |
前進1速：1.7km/h 前進2速：3.9km/h 後進：1.8km/h |
| 走行装置型式 | エンドレスゴムクローラー自走式 |
| クローラー規格 | W160×P60×L33 |
| 接地長 | 635mm |
| 最大登坂能力 | 15度 |
| 旋回方式 | サイドクラッチ |
| 安全装置 | 走行挟圧防止 |
